大口径像差测量仪
产品分类： 光学像差测量仪
产品简介：基于Hartmann波前传感技术，可以对100mm口径内的光学元件、组件和系统的表面面型和透射波前进行高精度实时检测，测量频率高达50Hz，激光波长从紫外到近红外可选。
订购热线：15355112635
立即咨询产品详情

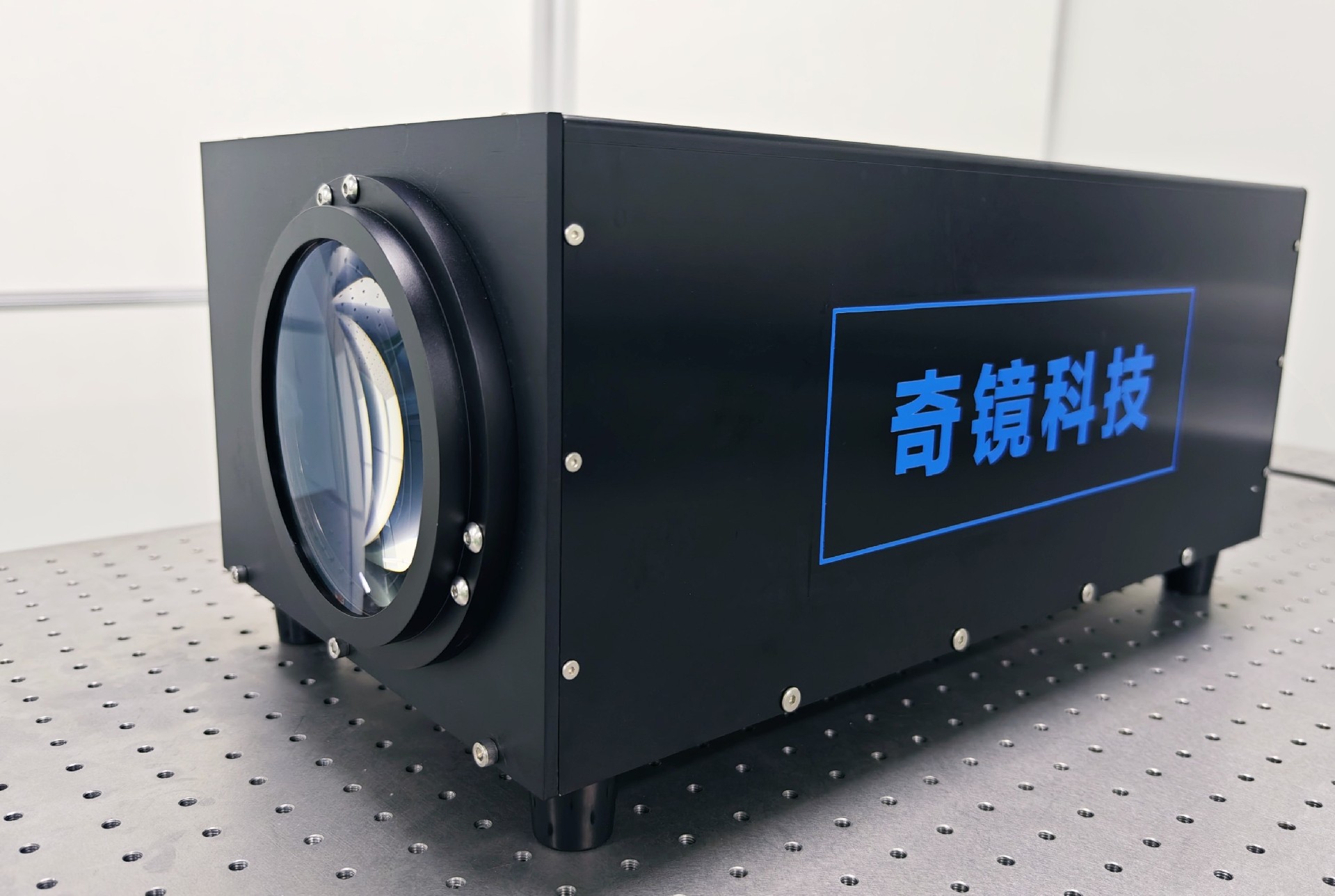

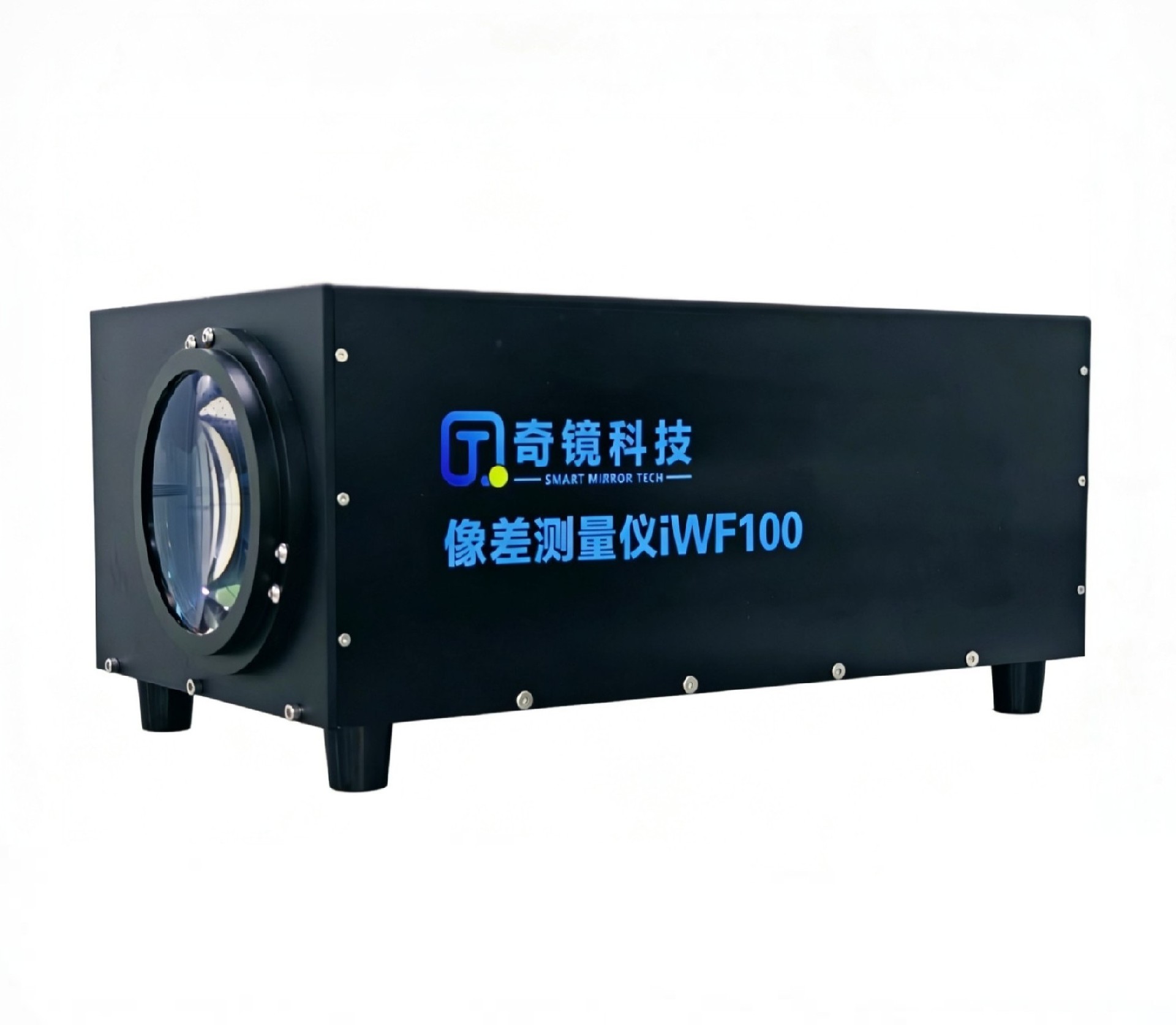

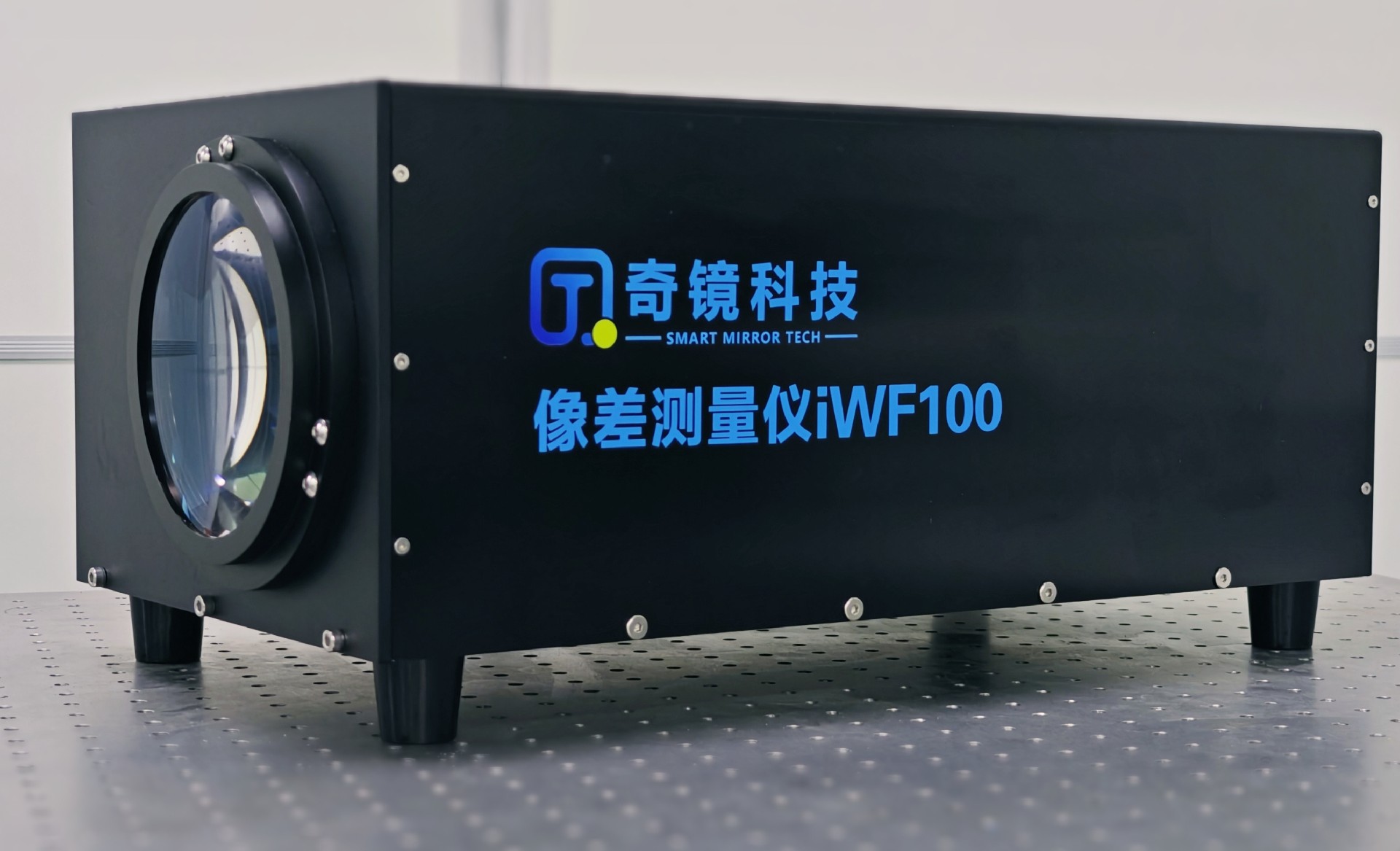

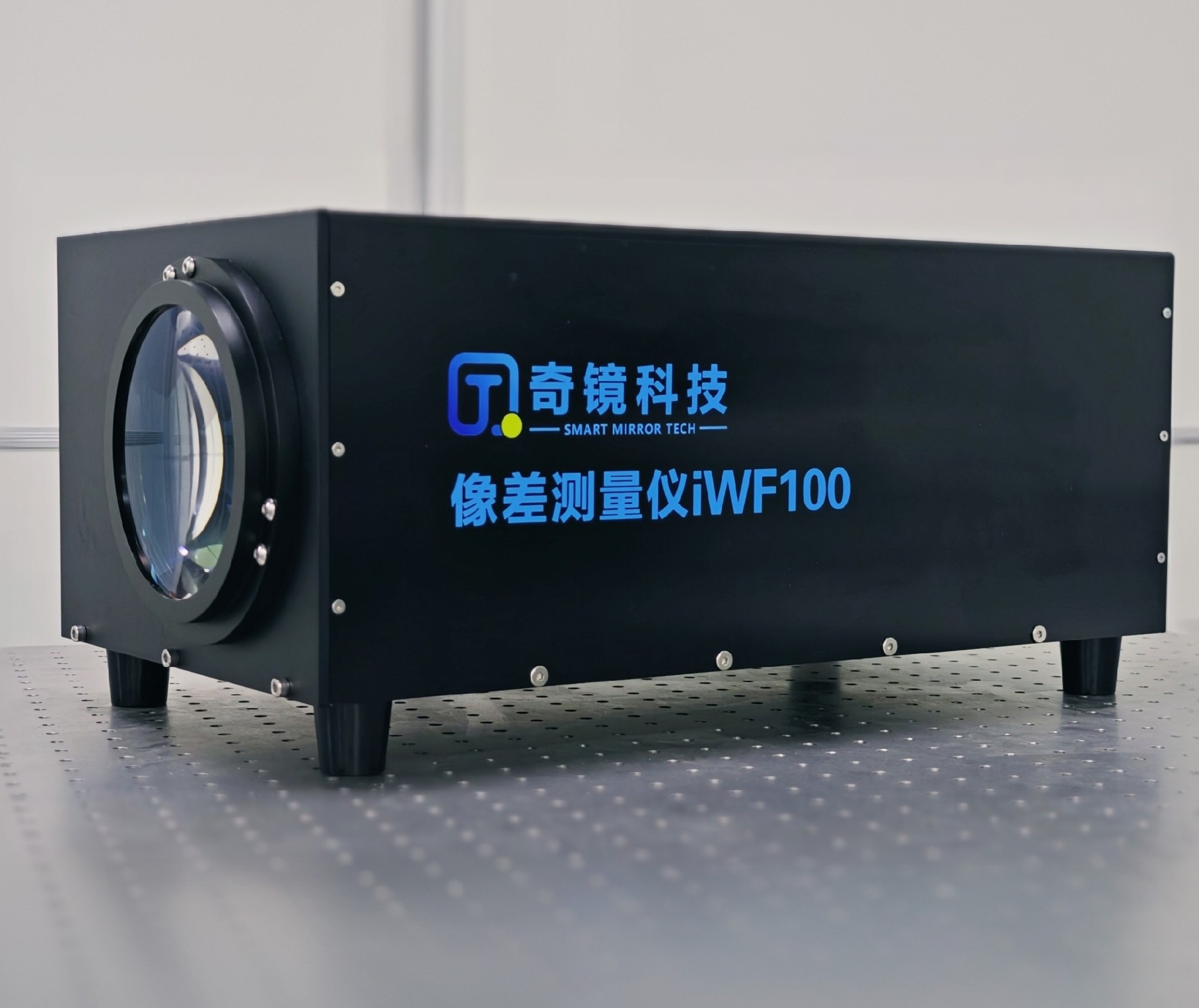

奇镜科技的iWF-100光学像差测量仪基于Hartmann波前传感技术，可以对100mm
口径内的光学元件、组件和系统的表面面型和透射波前进行高精度实时检测，测量
频率高达50Hz，激光波长从紫外到近红外可选，结构形式可分为卧式和立式。
主要特点：
Ø 高测量效率：一次采集即可获取波前信息，测量频率可达50Hz，采集速度快、效率高

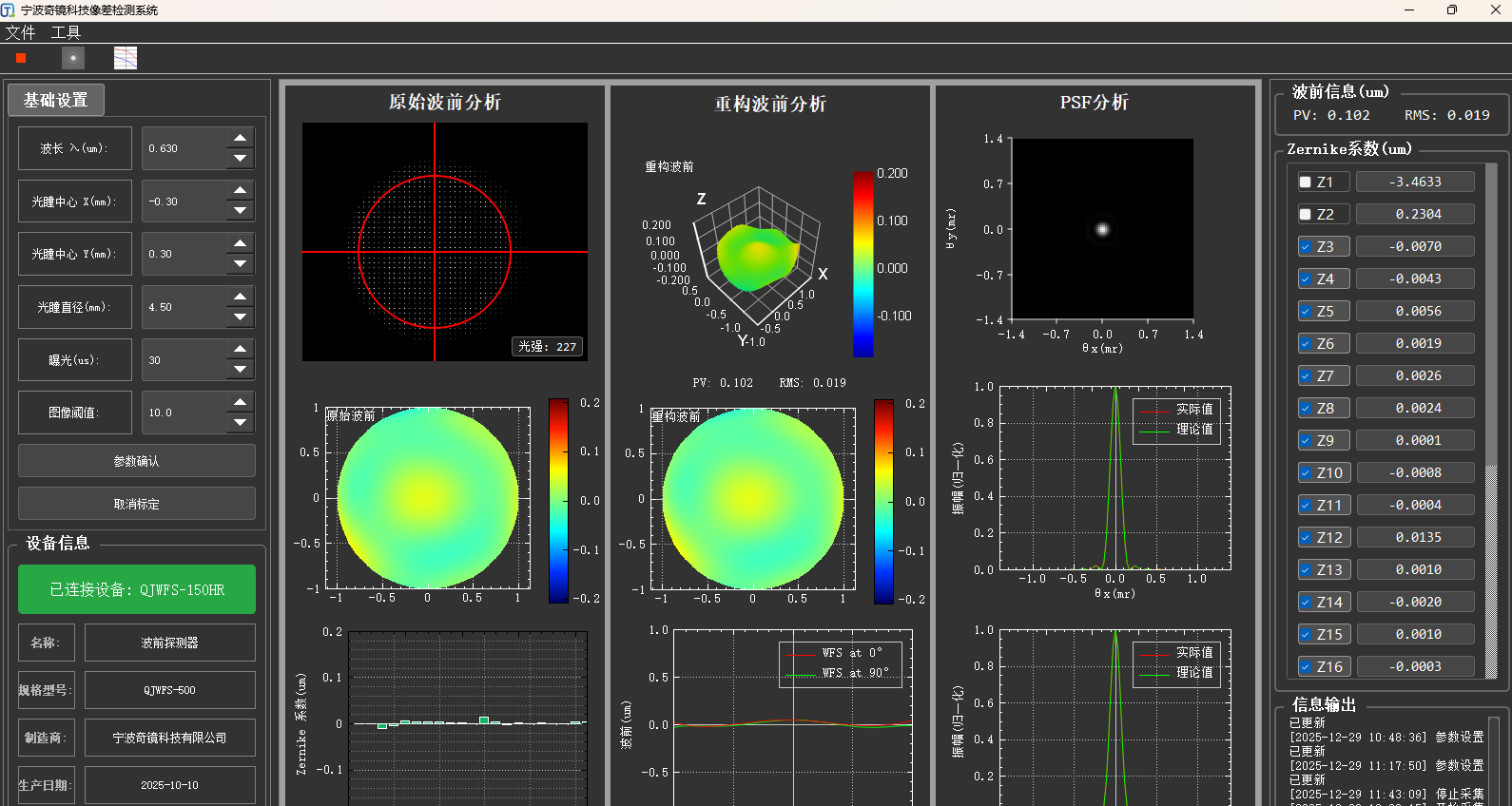

Ø 功能强大：提供波前形貌、Zernike数据、点扩散函数PSF、MTF等数据
Ø 操作简单：样品调节过程中可实时显示波前信息，相比干涉仪操作更加便捷
Ø 环境适应性强：能够在振动和空气扰动等传统光学计量仪器很难甚至无法进行测量的恶劣环境中进行可靠的测量
仪器规格参数：
测量方式 | 哈特曼波前传感技术 |
波长 | 635nm（波长可定制） |
测量口径 | 100mm |
相机分辨率 | 2048*2048 |
微透镜阵列数 | 67x67 |
测量范围 | 100λ |
波前RMS测量精度 | λ/100 |
波前RMS测量重复性 | λ/500 |
注：反射镜测量时波前像差是物理面形的2倍
